De l'expédition à la mise en service,
les caractéristiques techniques :

Départ usine, chaque modèle comprend en standard:

• Une roue équipée d'une tête motrice avec 15 pales en tôle galvanisée. Leur courbure adaptée, étudiée en soufflerie, permet le fonctionnement de l'éolienne même par un vent très faible de vitesse inférieure à 3 m/s, cela dans les configurations les plus courantes. Le mouvement de rotation de la roue est transformé en mouvement de commande alternatif vertical de la pompe par l'intermédiaire d'un embiellage.
• Un pylône constitué de cornières en acier (disponible en 3 versions : brut à peindre / peint d'une couche d'un primaire anti-rouille gris / galvanisé à chaud qui assurera une protection de très longue durée)
• Une pompe à piston aspirante et refoulante (gamme à partir de 46 mm de diamètre) calculée selon le besoin du client et des données relatives au lieu du pompage.

Note: Les matériaux (inox, bronze ou laiton) doivent être choisis en fonction de la qualité de l'eau et de la position de la pompe, immergée ou non.

• Un gouvernail pour maintenir la roue face au vent et une pale de désorientation, l'ensemble étant articulé pour permettre la mise en sécurité de l'éolienne par tempête ou coup de vent supérieur à 10 m/s (système objet d'un brevet). La vitesse de rotation de l'éolienne se stabilise alors autour de 80 à 120 tr/mn.
• Des accessoires de pompage : une crépine, un robinet purgeur pour vidanger l'installation en cas de gel, et le matériel particulier à la configuration d'une installation.

Revenir

Montage :

• Une notice explicative permet de réaliser l'opération (1 journée à 2 personnes pour, par exemple, une roue Ø2m - pylone 6m - tubes et tringles préparés de longueur inférieure à 15m) par le client lui-même. Nos techniciens vous conseillent à tout moment sur simple appel téléphonique.
• Un réseau d'installateurs indépendants agréés est également à votre disposition (nous consulter).
• Depuis septembre 2002 : notre site dédié au service après-vente apporte également des réponses aux problèmes qui peuvent survenir au démarrage d'une nouvelle installation.

Revenir

Entretien :

Le respect des recommandations d'entretien est essentiel au bon fonctionnement et à la longévité des appareils.
L'entretien se limite aux deux opérations suivantes :

• graissage des roulements et coussinets, 1 à 2 fois par an : cette opération doit s'effectuer éolienne arrêtée.
• purge de la tubulure en prévision du gel.

Le dispositif d'arrêt manoeuvrable à partir du sol est destiné à faciliter la maintenance. Celui-ci est proposé en option, mais il est fortement conseillé. De plus, il sert à arrêter le pompage en cas de gel ou d'assèchement du puits.

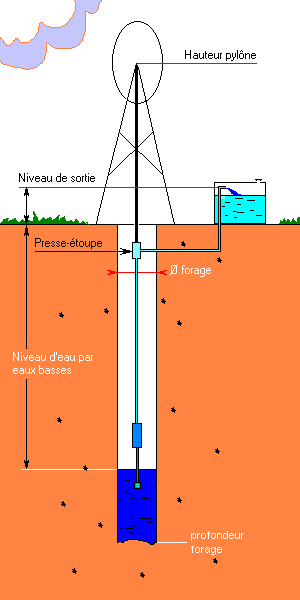

Note : l'utilisation d'un presse-étoupe installé dans le puits permet de pomper pendant la période hivernale en s'affranchissant des effets du gel (à voir le schéma explicatif).

Revenir

Service après vente:

Une garantie d'un an est appliquée à nos machines dans des conditions normales de montage, d'utilisation et d'entretien.

Nous vous assurons à tout moment:

• le diagnostic des pannes rencontrées et un service conseil pour mettre en oeuvre les réparations utiles. Afin de faciliter votre démarche, nous avons crée à votre intention, un service en ligne consultable en permanence sur Internet (accès réservé aux distributeurs et à la clientèle). Vous y trouverez une mine de renseignements techniques, un diagnostic complet des pannes par un jeu de questions et les solutions possibles par un jeu de réponses détaillées indiquant la nomenclature des pièces concernées. Pour visualiser les pièces à commander, ce service comporte un ensemble de photographies en relation avec la nomenclature (n'oubliez pas de vous munir de votre mot de passe ou de vous en faire remettre un si vous l'avez perdu).

L'adresse à retenir : http://perso.infonie.fr/ecolab

Pour toute demande de renseignement complémentaire, merci de vous adresser à l'un de nos installateurs ou directement à notre siège.

Revenir

Options:

Pour disposer d'un ensemble de pompage éolien performant et adapté à votre usage, ECOLAB Energies vous propose :

• un arrêt manoeuvrable du bas pour faciliter les opérations de maintenance, ou pour faire face à des situations nécessitant des interruptions fréquentes du pompage (asséchement du puits ou, à l'inverse, remplissage du réservoir atteint).
• la galvanisation à chaud du pylône pour une résistance à la corrosion "à vie" quelque soit l'ambiance climatique. Depuis mai 2004, une option supplémentaire à prix de lancement consiste à galvaniser à chaud le gouvernail et la pale de désorientation.
• depuis février 2003, le bichromatage de la plupart des pièces de l'arrêt manoeuvrable du bas et, depuis novembre 2002, de certaines pièces de la tête motrice.

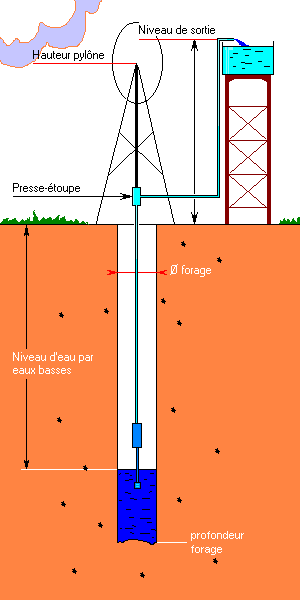

• un presse-étoupe spécial pour éoliennes de pompage pour remonter l'eau à un niveau supérieur à celui du pylône et pour avoir une pression à la sortie du puits. Ce même presse-étoupe permet aussi un fonctionnement sans interruption, y compris l'hiver (à voir les schéma1 et schéma2 explicatifs).

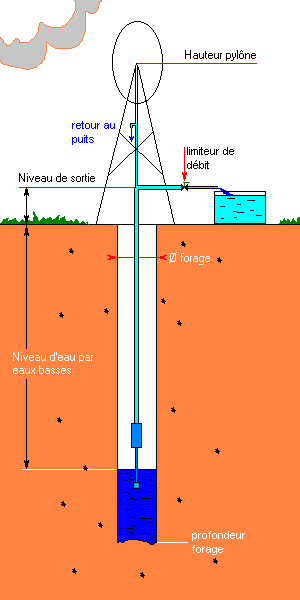

• le retour au puits automatique lorsque le niveau maximum à l'utilisation est atteint. Cette option est obligatoire en milieu agricole pour l'élevage : en effet, il est désormais interdit de laisser l'eau séjourner dans un abreuvoir avant de retourner le trop plein au puits du fait de la pollution bactérienne qui en découlerait (à voir le schéma).
• des pompes à durée de vie allongée où toutes les pièces à base d'acier ont été remplacées par de l'inox.
• des ensembles anti-escalade à poser sur les pylônes pour les éoliennes installées dans des parcs communaux et en milieu urbain
• une plateforme pour disposer de l'outillage nécessaire pendant les opérations de maintenance
• pour les puits de grande profondeur, des contrepoids d'équilibrage déterminés par le calcul et des systèmes de transmission renforcés
• des adaptations spécifiques pour les milieux de type saharien

Dans un autre domaine, nous étudions et réalisons toutes les modifications intéressant la décoration thématique, l'animation artistique et publicitaire, le cinéma.

Revenir

IMPORTANT : toutes ces options sont des fabrications exclusives de la société ECOLAB Energies. De manière générale, l'ensemble de nos matériels a été conçu, assemblé et testé dans nos ateliers.
